工法概要

パイプリターン工法は、下記の工法を用い施工いたします。

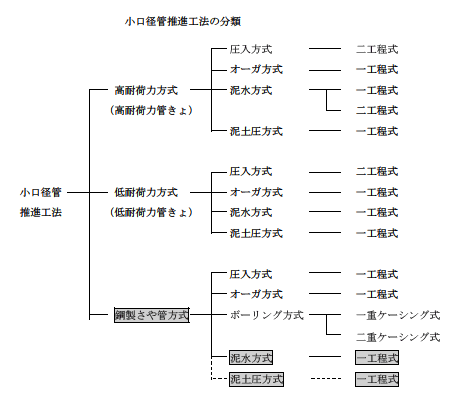

工法分類：

鋼製さや管推進工法泥水式（清水式）

排土方式： 流体排土

対応土質：

N値0以上の全ての土質（但し、N=0～1はスポークカッターのみ） 被水圧 0.2MPa以下

使用管種： 鋼管

使用管径： 呼び径φ450、φ650、φ800、φ1000 以上４種類

先導体仕様（外径寸法）	（mm）
呼び径	φ450	φ650	φ800	φ1000
撤去・挿入時	430	630	780	980
推進時	490	690	840	1045

鋼管仕様	（mm）
呼び径	φ450	φ650	φ800	φ1000
鋼管外径	457.2	660.4	812.8	1016.0
管　厚	7.9	9.5	9.5	12.7
鋼管長	1200	1500	1500	1500
	3000	3000	3000	3000
