泥水（清水）式
|
|

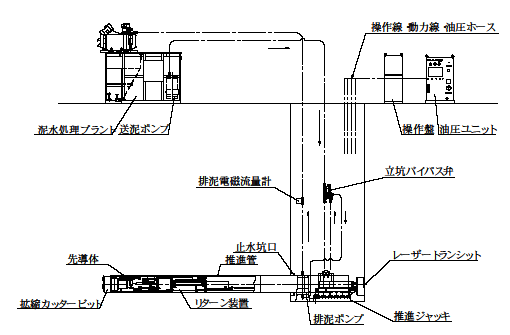

PR450構造図 |

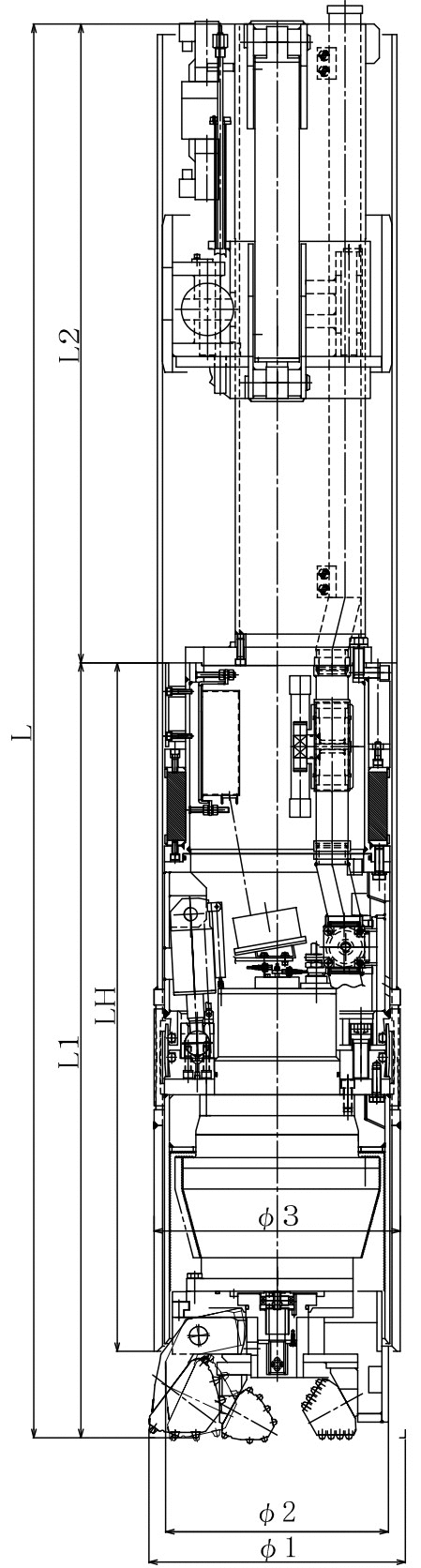

PR工法先導体寸法(mm)
土質によっては予告なしにサイズの変更をすることがあります。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型式 | PR-450 | PR-650 | PR-800 | PR-1000 | ||
|---|---|---|---|---|---|---|
| 適用推進管 | 管種 | 鋼管（STK-400） | ||||
| 管外径 mm | 457.2 | 660.4 | 812.8 | 1016.0 | ||
| 適応土質 | N値0以上の全土質 被水圧0.2MPa以下 | |||||
| 発進立坑 | 1.2～1.5m管用 | φ2000以上 | φ2500以上 | φ3000以上 | ||
| 3.0m管用 | 2500×5500（φ2500×5640） | 2800×5640 （φ3000×5983） |
||||
| 到達立坑 | 不問 | |||||
| 先導体 | カッタービット | トリコンカッター・スポークカッター・コアカッター | ||||
| 方向修正ジャッキ | 3本ジャッキ | |||||
| カッターモータ kw | 15.0 | 22.0 | 22.0 | 30.0 | ||
| 回転数 rpm | 23.0 | 15.0 | 13.1 | 10.2 | ||
| トルク KN・m | 6.20 | 14.00 | 16.03 | 27.85 | ||
| 寸法（φ×L） mm | φ430×2,710 カッター拡張時φ490 |
φ630×3,120 カッター拡張時φ695 |
φ780×3,150 カッター拡張時φ850 |
φ980×3,245 カッター拡張時φ1055 |
||
| 送水管 mm | φ50 | φ80 | ||||
| 排泥管 mm | φ50 | φ80 | ||||
| 制御機器 | チャンバー内土圧・水圧計・ローリング計・ピッチング計 レベルセンサー・方向角度量計・ポジションセンサー他 |
|||||
| 重量 kg | 1025 | 2165 | 2820 | 4180 | ||
| 操作盤 | 寸法（W×L×H） mm | 550×500×1350 | ||||
| 重量 kg | 95 | |||||
| 表示方法 | 計器・モニタTV表示 | |||||
| 推進ジャッキ 1.2m,1.5m管用 |
推進力（押し） ｋN | 981（1960） | 1960 | |||
重量 kg |
1200（1450） | 1500 | 1700 | 2100 | ||
| 推進ジャッキ 3.0m管用 |
推進力（押し） ｋN | 1960 | 2940 | |||
| 重量 kg | １２５０（レール除く） | 2000（レール除く） | ||||
| 油圧ユニット | 電動機 kW | 7.5 | ||||
吐出量  /min |
0～15.6 | |||||
| 油圧圧力 MPa | 60.0 | |||||
| 寸法（W×L×H） mm | 900×1000×1245 | |||||
| 重量 kg | 700 | |||||
| 泥水処理装置 | 型式 | PRM-03 | PRM-05 | |||
| 処理量 m3/min | 0.5 | 1.0 | ||||
| 能力 t/h | 3～5 | 6～8 | ||||
| 攪拌ポンプ kw | 2.2 | 3.7 | ||||
| サイクロン打込ポンプ kW | 3.7 | 5.5 | ||||
| 振動フルイ kW | 0.4×2台 | 1.2×2台 | ||||
| 一次タンク m3 | 1.0 | 1.5 | ||||
| 二次タンク m3 | 2.0 | 4.5 | ||||
| 寸法（W×L×H）mm | 1340×2080×1375 | 1780×3155×1675 | ||||
| 重量 kg | 1,100 | 1,600 | ||||
| 送泥ポンプ | φ50 5.5kw | φ80 5.5kw | ||||
| 排泥ポンプ | φ50 11kw | φ80 11kw | ||||
| 中継ポンプ※1 | φ50 3kw | φ80 3kw | ||||
注）性能・仕様については、予告なく変更する場合があります。
※1 中継ポンプは万一を考え、120ｍ以上の場合使用しますが、実際の採用の有無は輸送計画により決定してください。
